30crmnsia有没有回火脆性？30crmnsia怎么读a英文读法-至德家具网

文章目录

30crmnsia有没有回火脆性？

对30CrMnSiA钢高温回火脆性研究了研究,结果表明:30CrMnSiA钢经650℃回火保温后缓冷或500℃等温时,冲击韧性值降低,下降的程度随等温时间的延长而加剧,下降的速度随时间的延长而减慢,经不同时间等温脆化后再经650℃保温...

30crmnsia表示什么材质？

30CrMnSiA属中碳，强度高，焊接性能较差。30CrMnSiA调质后有很高的强度和足够的韧性，淬透性也好。调质后该材料做砂轮轴，齿轮，链轮都可以。30CrMnSiA具有良好的加工性，加工变形微小，抗疲劳性能相当好。用于轴类、活塞类零配件等。用于汽车、飞机各种特殊耐磨零配件等。

35crmnsia热处理工艺参数和30crmnsi一样吗？

35crmnsia热处理工艺参数和30crmnsi的工艺参数基本一样，只不过30crmrsi的淬火加热温度应更高一些，因为他的含碳量比35crmnsia低一些。

1. 不一定相同。
2. 因为35crmnsia和30crmnsi虽然都是合金结构钢，但其化学成分和性能参数不同，所以其热处理工艺参数也可能不同。
3. 如果需要确定35crmnsia的热处理工艺参数，需要进行实验和测试，以确定最佳的工艺参数。
同时，也需要考虑具体的应用场景和要求，以确定最适合的热处理工艺参数。

30CrMnSi是什么材质？

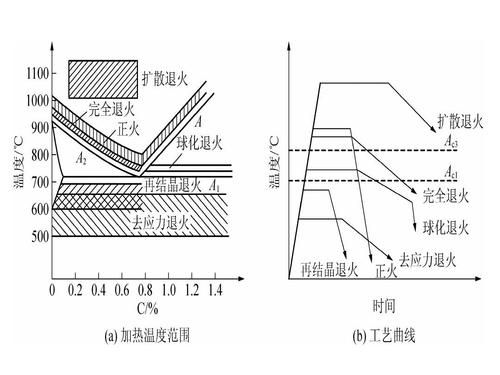

30CrMnSiA30CrMnSiA属中碳，强度高，焊接性能较差。30CrMnSiA调质后有很高的强度和足够的韧性，淬透性也好。调质后该材料做砂轮轴，齿轮，链轮都可以。30CrMnSiA具有良好的加工性，加工变形微小，抗疲劳性能相当好。用于轴类、活塞类零配件等。用于汽车、飞机各种特殊耐磨零配件等。30CrMnSi合金钢特性与应用高强度调质结构钢，具有很高的强度和韧性，淬透性较高，冷变形塑性中等，切削加工性能良好，有回火脆性倾向，横向的冲击韧度差，焊接性能较好，但厚度大于3mm时，先预热到150℃ ,焊后热处理，一般调质后使用多用于制造高负载，、高速的各种重要零件，如齿轮、轴、离合器、链轮、砂轮轴、轴套、螺栓、螺母等，也用于制造耐磨、工作温度不高的零件、变载荷的焊接构件，如高压鼓风机的叶片、阀板以及非腐蚀管道用管。牌号：30CrMnSiA 标准：GB/T 3077-198830CrMnSiA钢板执行标准：GB3531-201430CrMnSiA执行标准；国标GB/T11251-200930CrMnSiA执行标准：舞阳钢厂国防国军标准GJB2150A-200530CrMnSiA化学成分：碳 C ：0.28～0.34硅 Si：0.90～1.20锰 Mn：0.80～1.10硫 S ：允许残余含量≤0.025磷 P ：允许残余含量≤0.025铬 Cr：0.80～1.10镍 Ni：允许残余含量≤0.030铜 Cu：允许残余含量≤0.02530CrMnSiA 力学性能：抗拉强度σb (MPa)：≥1080(110)屈服强度σs (MPa)：≥835(85)伸长率 δ5 (%)：≥1030CrMnSiA合金结构圆钢断面收缩率ψ (%)：≥45冲击功 Akv (J)：≥39冲击韧性值αkv (J/cm²)：≥49(5)硬度：≤229HB试样尺寸：试样毛坯尺寸为25mm●热处理规范及金相组织：热处理规范：淬火880℃，油冷；回火540℃，水冷、油冷。

交货状态以热处理（正火、退火或高温回火）或不热处理状态交货，交货状态应在合同中注明。

它强度高,但属中碳调质钢,具有较大的淬透性,因此焊接性能很差。
