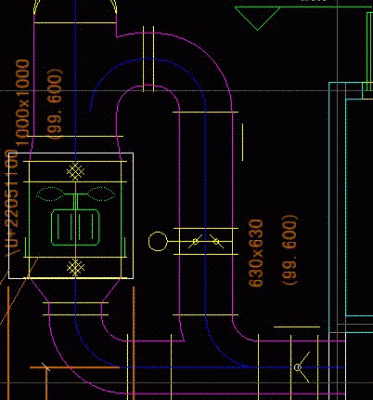

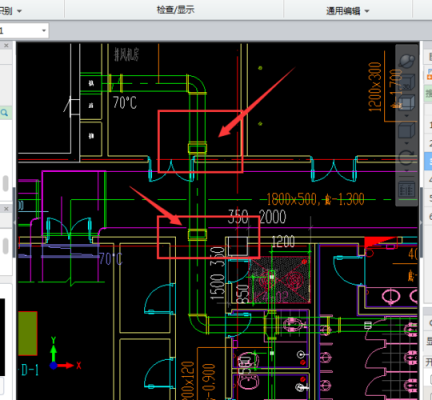

怎样看懂通风管道的图纸？
要掌握基本设备原理和通风系统基本知识，在图中识别风道、支撑件和附件位置。对于非规律风道要掌握标注符号。分析通风系统结构、性能参数及设备安装、接线方式。
要看懂通风管道的图纸，需要了解通风系统的基本原理和图纸符号。以下是一些基本步骤：
1. 了解通风系统的基本原理和组成部分，例如通风机、风管、排风罩等。
2. 学习图纸符号和标注，例如风管的形状、规格（直径、长度等）、接口类型、分支方向、阀门位置等。可以在图例中找到这些信息，并仔细阅读图纸上的文字说明。
3. 理解图纸中的比例尺和坐标系，以便准确地测量风管的尺寸和位置。可以使用测量工具，如卷尺、角度计等。
4. 注意图纸的细节，例如风管的斜度、连接处的密封方式、管道支架的位置等。这些细节对于保证通风系统的效率和可靠性至关重要。
第一，看一下平面图。
第二，看一下系统图，也叫原理图，
第三，自己如果是在现场工作，一定拿着图纸，到现场根据图纸画的轴线，找到管道的位置，这个多去几次，在现场拿着图纸，找管道位置，管道的阀门位置，管道的标高，管道的走向，管道管径，管道规格，管道变径位置，最后，看系统原理图。多看，多想，多跑现场，理论结全实践，慢慢就会了。
常用管道有几种识别色？
1 常用管道有两种识别色，即国际通用标准的颜色和国内标准的颜色。
2 国际通用标准的颜色是由ISO制定的，其中蓝色表示水管，绿色表示排水管，黄色表示燃气管，红色表示消防管。
而国内标准的颜色则是由中国标准化协会制定的，其中蓝色表示自来水管，绿色表示排水管，黄色表示煤气管，红色表示消防管。
3 对于管道的识别色，不仅是为了方便工程师和工人们的识别和操作，同时也是为了保证工程的施工和运营的安全可靠性。
八种。红色代表：消防管线。蓝色代表：空气(压缩空气)。黄色代表通风管线。 另根据国家标准《工业管道的基本识别色、识别符号和安全标识》GB 7231—2003，规定了工业管道的基本识别色。 根据管道内物质的一般性能，基本识别色分为八类，例如：水是艳绿色，水蒸气是大红色，气体是中黄色，酸或碱是紫色，可燃气体是棕色，其他液体是黑色，氧是淡蓝色。
怎么区分新风管和回风管？
可以看风管截面大小变化，由大逐渐变小就是新风，反之就是回风，也可以看防火阀安装方向。
回风管是把房间的空气送到外面的管，新风管是给房间送风的管，看房间百叶窗的风向即可！
扩展资料：
新风系统是由送风系统和排风系统组成的一套独立空气处理系统，它分为管道式新风系统和无管道新风系统两种。管道式新风系统由新风机和管道配件组成，通过新风机净化室外空气导入室内，通过管道将室内空气排出；无管道新风系统由新风机组成，同样由新风机净化室外空气导入室内。
相对来说管道式新风系统由于工程量大更适合工业或者大面积办公区使用，而无管道新风系统因为安装方便，更适合家庭使用。淳以1935年，在经过多番尝试后发明、制造出了世界上第一台可以过滤空气污染的热交换设备，也称之为新风系统。
往屋子里送风的叫新风管道，往屋外排出空气的叫排风管道，这两个管道都属于新风系统。至于送风口和回风口，这俩就属于空调系统了，送风口用于将空调内机处理好的冷风（热风）送入室内，而回风口则是吸入室内空气交由空调内机处理。
回风管是把房间的空气送到外面的管，新风管是给房间送风的管，看房整个风管呈现树状的都是送风管，且送风管都带有出风格栅，大多数在外表面都有保温层；空调的回风管一般比较短，且前后一样粗细，大多数不带有保温层。间百叶窗的风向即可。
回风管用来把室内空气吸入空调设备内，进行热交换后，再由送风管送出经过温度处理的空气。回风管一般连接风口与空调设备的进风口处。是空调流动的通道。
