温控器怎么接线，指针式TED-2002型？
以最常见的指针式TED-2002型为例，其他大同小异TED-2002,温控器简要说明显示温度刻度0~100度可设置温度0~100度工作电源：220v+-10%,50HZ工作环境温度：0~50度继电器输出：一路常开，和一路常闭，可选择使用输出触点容量：3A(阻性），1A(感性）外形尺寸：70*70mm,安装开孔尺寸67*67mm,高度125mm温控器的接线无非是接输入输出最主要的2个部位接好线,和供电电源就可以正常的工作了。
高档，复杂的温控器功能较多，主要是给2次仪表和记录仪的信号。或者外部的开关信号。把握住仪表的功能就能很容易的接线。一，温控器是一个控制机构，它需要一个能采集外部信号的传感器。所以它有一个输入端。一般输入端的符号会有英文INPUT 字样。常见的有：
1.Pt100铂电阻（3线，也有2线）。
2.热电偶（2线）。
3.红外测温仪（2线，变送出模拟量信号）。
威尔太智能温控仪表怎么接线？
威尔太智能温控仪表的接线方法因型号不同而有所不同，但一般都需要接入电源、温度传感器和控制设备。
具体接线方法可以参考产品说明书或者咨询厂家客服。
需要注意的是，接线时一定要按照说明书上的接线图进行操作，避免接错线导致设备损坏或者安全事故的发生。
XMTD温度显示调节仪怎么接线？
XMTD温度显示调节仪的接线方式通常如下：
1. 电源接线：将XMTD的供电线分别接在交流220V电源的L和N两个接线螺丝上。
2. 控制回路接线：将控制回路中的电缆分别连接别名为PV、SV、MV的三个接线螺丝上。
3. 温度探头接线：将K型热电偶或热电阻温度探头的电缆连接到接线螺丝上，通常为AL1和AL2两个接线螺丝。
4. 报警联系接线：将警报或切断温度控制回路的电缆连接到ALARM接线螺丝上。

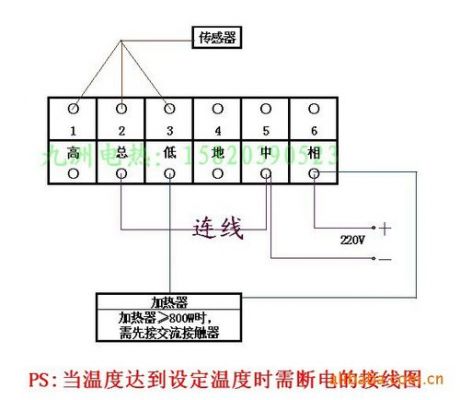

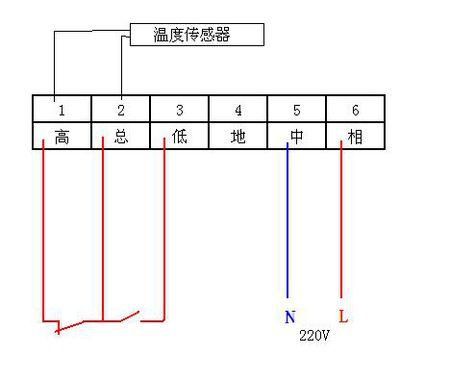

偶使用的有2排12个接线柱 123456 高总低零中相 高总低 这是输出控制，总是公用触点，高是常开，低是常闭 零 接地，不接也可以 中相接电源，一般是120，中接零线，相接火线 123 传感器信号接入。
这个要看具体情况了，随便接吧，如果传感器只有2根线，那么其中一根线接2个，接法就那么几种，一个个试。456 空，未使用偶使用的有2排12个接线柱 123456 高总低零中相 高总低 这是输出控制，总是公用触点，高是常开，低是常闭 零 接地，不接也可以 中相接电源，一般是120，中接零线，相接火线 123 传感器信号接入。
这个要看具体情况了，随便接吧，如果传感器只有2根线，那么其中一根线接2个，接法就那么几种，一个个试。456 空，未使用水温控制器接线方法？
1取出室温控制器，然后根据温度控制图端子图将温度控制器供电端子接入电源
2/8
然后取出温度控制器自带的温度传感器，并进行检测。
3/8
根据温度控制器接线端子将温度传感器接入控制器的传感器位置。
4/8
将温度控制器通电，并在控制器仪表盘上长按【Set1】设置按键3秒

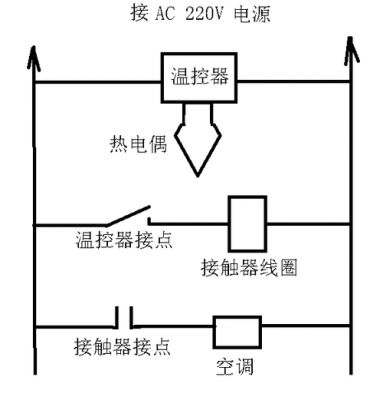

温控器的接线工作要领是输入和输出的连接工作，只要这两部分的接连工作做好，那么供电电源就可以正常工作了。温控器是一种控制机构，所以它需要可以采集外部信号的传感器，因此温控器有一个输入端，结合温控器的型号的不同，对于电压以及接线的数量会有不同的要求，在连接的时候一定首先了解温控器的接线要求。
到此，以上就是小编对于温度仪表接线图怎么看的的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
